Система Инструментальный комплекс
Инструментальный комплекс представляет из себя удобную, сборно-разборную конструкцию, которая позволяет наилучшим образом организовать рабочее пространство и обеспечить удобный доступ к необходимым предметам. Возможно размещение на производстве, в гараже, в ремонтных и сервисных центрах, в складских помещения и т.д. Предназначен для хранения различных грузов, инструмента и прочих предметов. В каждом выдвижном ящике установлены перегородки, позволяющие упорядочить различные мелкие инструменты и крепежные изделия, а также разделить полезный объём ящиков на отдельные секции.
Особенностью является простота сборки и модульность комплектующих, а так же их долговечность и надежность. Стойки конструкции изготовлены с возможностью регулировки высот полок, ярусов, а так же выдвижных ящиков. Благодаря этому возможно разместить коробки и предметы различных размеров.
- Равномерно распределенная нагрузка на весь комплекс до 6000 кг
- Нагрузка на шкаф в средней секции — 2000 кг
- Нагрузка на ящики, установленные в шкафу и в правой секции — 80 кг
- Максимальная равномерно-распределенная нагрузка на каждый ярус стеллажа — 500 кг
- Нагрузка на полки в средней и правой секции — 400 кг
Габаритные размеры (ВхШхГ,мм): 2500×3912(1612+1150+1150)х600 мм
Вес 297 кг
- Все секции могут быть дополнены перфорированными экранами для крепления инструмента, полками под ЧПУ инструмент, а также выдвижными ящиками и полками
- Рамы и полки изготавливаются из оцинкованной стали
- Возможность устанавливать в секции и линии неограниченное кол-во секций комплекса
- Возможность смоделировать индивидуальное рабочее место, исходя из личных пожеланий и предпочтений
- Возможность анкерного крепления к полу

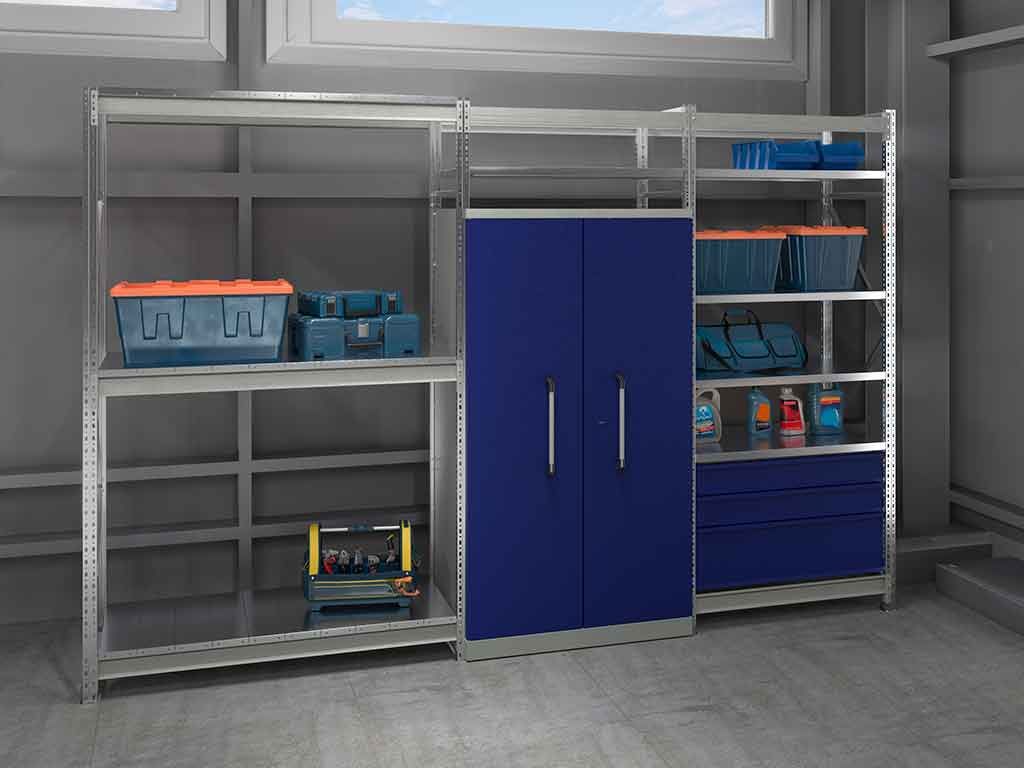

На рисунке изображена лишь одна из возможных вариаций данного комплекса
Инструментальный комплекс состоит из стеллажа MS PRO и шкафа HARD (Шкаф Hard 2000):
| Наименование | Количество |
|---|---|
| Рама Profi MS 250х60 | 4 шт. |
| Балка MS Pro 150 Z | 10 шт. |
| Полка яруса MS Pro 60х15 Z | 50 шт. |
| Стяжка балок MS Pro 60 Z | 9 шт. |
| Корпус шкафа HARD 2000 | 1 шт. |
| Балка MS Pro 120 Z (под заказ, ширина 1035 мм) | 12 шт. |
| Полка яруса MS Pro 60x15 Z (под заказ, ширина 135 мм) | 30 шт. |
| Ящик HARD 60 | 1 шт. |
| Ящик HARD 125 | 1 шт. |
| Ящик HARD 265 | 1 шт. |
| Комплект перегородок HARD 60 | 1 шт. |
| Комплект перегородок HARD 125 | 1 шт. |
| * наполнение шкафа Hard 2000 не учтено в сборке |
| Количество | Наименование | Размеры, мм | Вес, кг | Цена, сом* | |||
|---|---|---|---|---|---|---|---|
| Высота | Длина | Глубина | |||||
| Рама Profi MS 250х60 | 2500 | 0 | 600 | 10.9 | 3 510 | ||
| Балка MS Pro 150 Z | 0 | 1500 | 0 | 2.59 | 1 234 | ||
| Полка яруса MS Pro 60х15 Z | 30 | 150 | 600 | 0.6 | 337 | ||
| Стяжка балок MS Pro 60 Z | 0 | 600 | 0 | 0.24 | 419 | ||
| Балка MS Pro 120 Z | 0 | 1200 | 0 | 2.15 | 1 122 | ||
| Ящик HARD 60 | 66 | 1017 | 512 | 11 | 14 764 | ||
| Ящик HARD 125 | 141 | 1017 | 512 | 13 | 16 109 | ||
| Ящик HARD 265 | 291 | 1017 | 512 | 17 | 18 053 | ||
| Комплект перегородок HARD 60 | 48 | 462 | 1 | 2 | 3 275 | ||
| Комплект перегородок HARD 125 | 123 | 462 | 1 | 3 | 6 990 | ||
| Полка HARD | 40 | 1035 | 538 | 14.6 | 9 083 | ||
